華建系列車庫門按開啟方式分類

華建系列車庫門按開啟方式分類，分為：卷簾車庫門和翻板車庫門兩大類，卷簾車庫門中含雙層鋁合金卷簾門（歐式卷簾門）、單層鋁合金卷簾門、單層鋼質卷簾門等，各類卷簾車庫門的主體結構、安裝要求和安裝土建條件等基本雷同，整體區別于翻板車庫門。

華建歐式卷簾車庫門結構圖

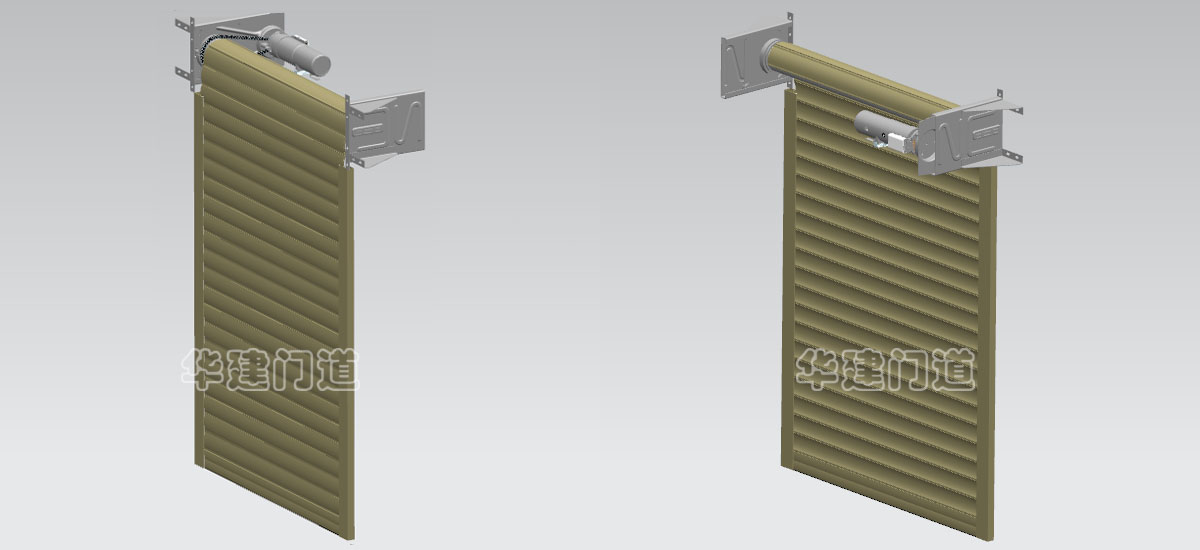

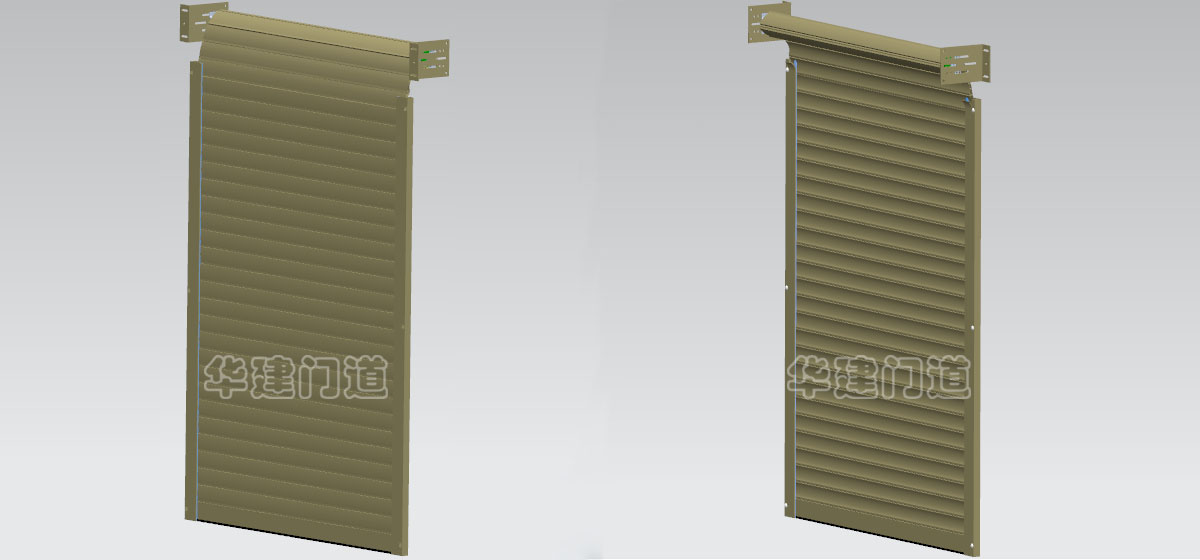

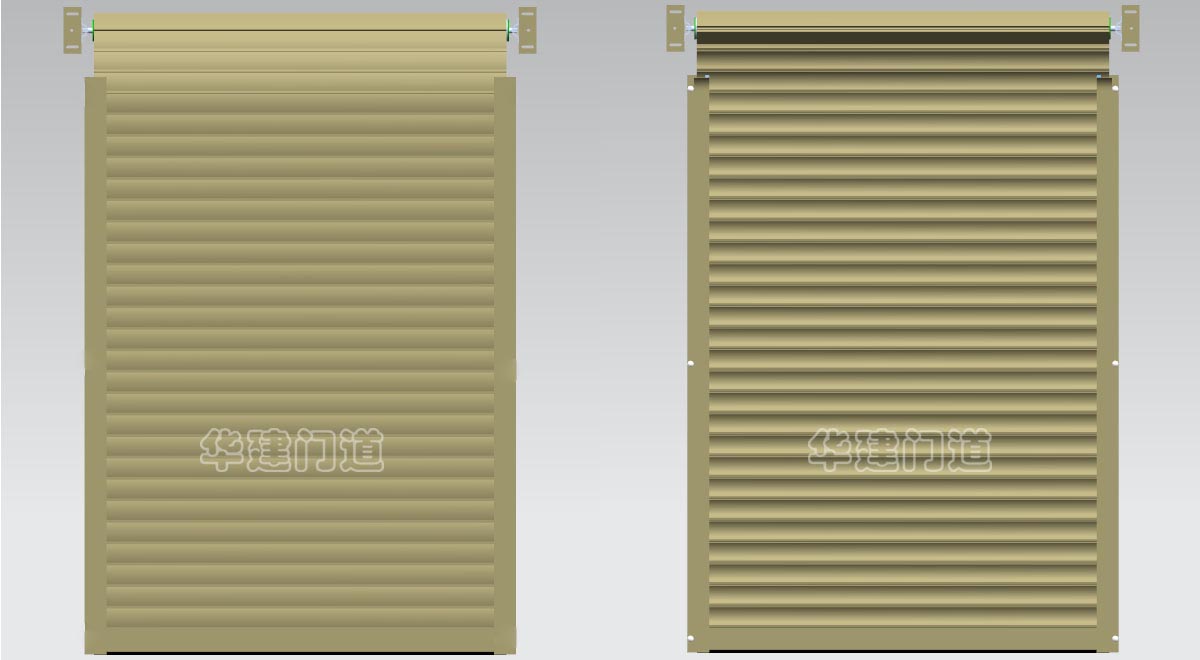

1、管狀電機配鋁合金雙層門體

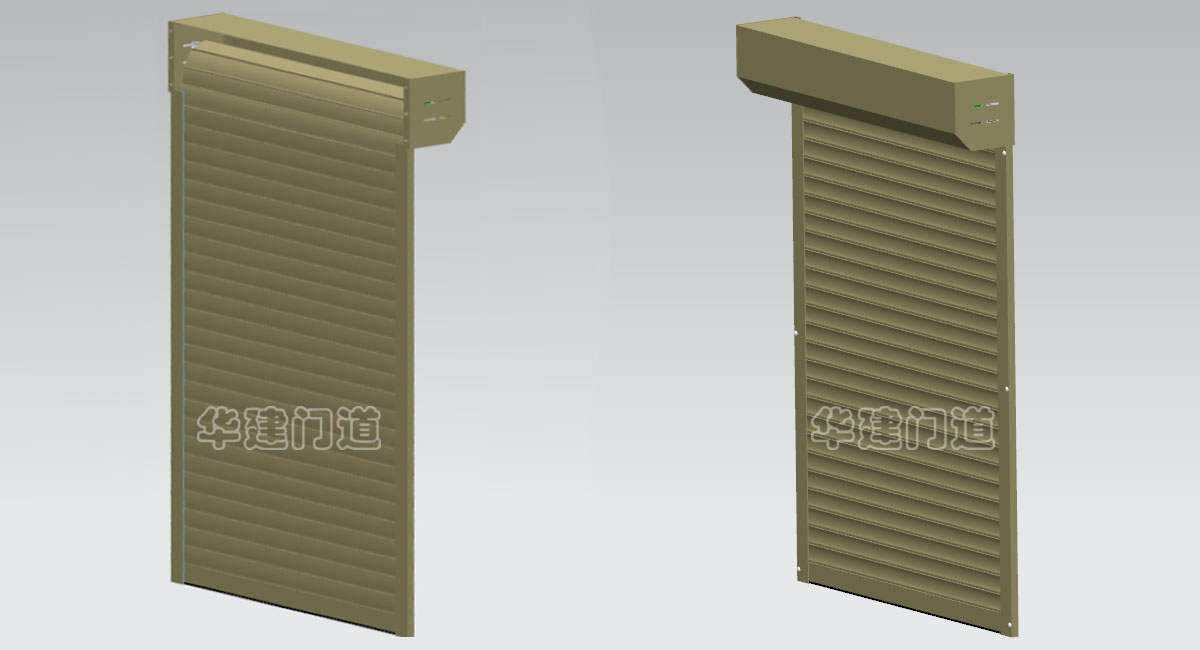

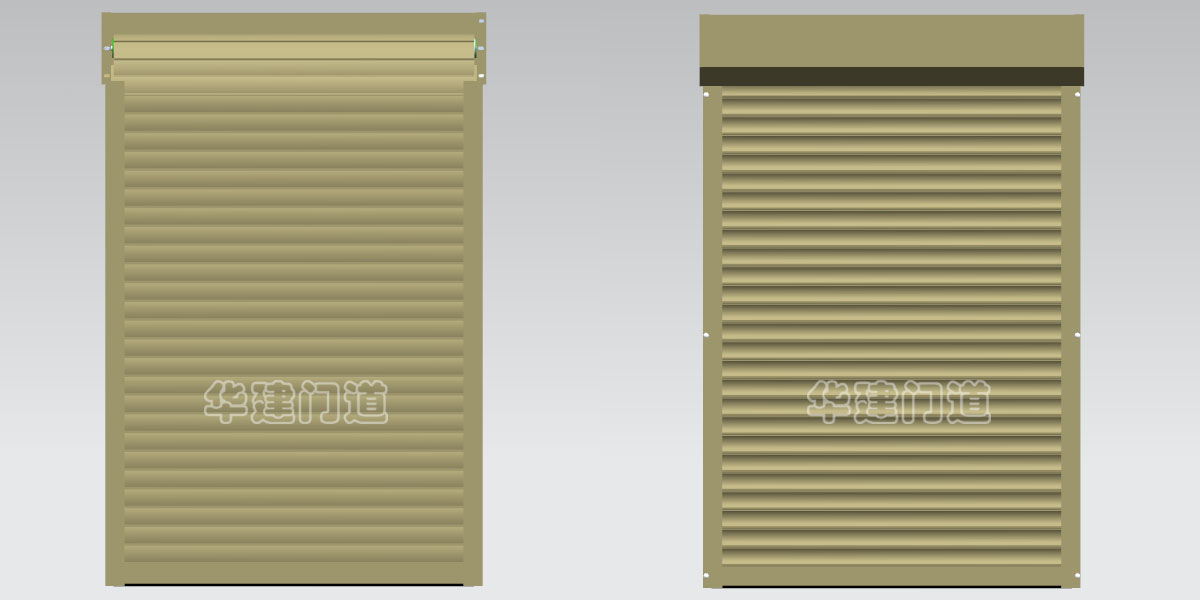

2、管狀電機配鋁合金雙層門體加外包箱

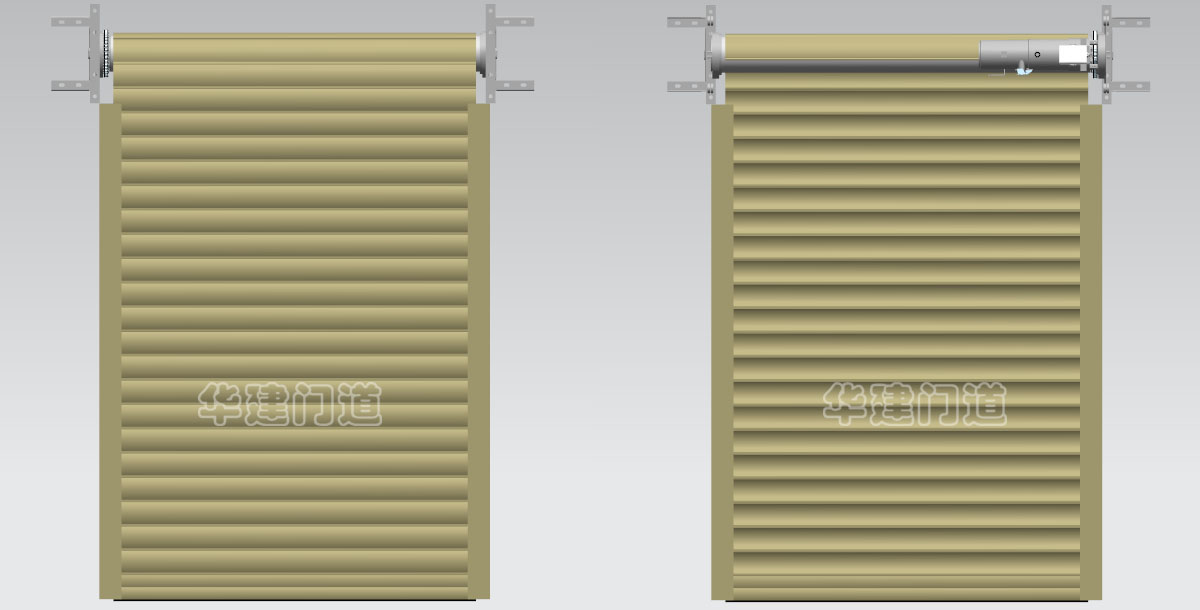

3、移動電機配鋁合金雙層門體

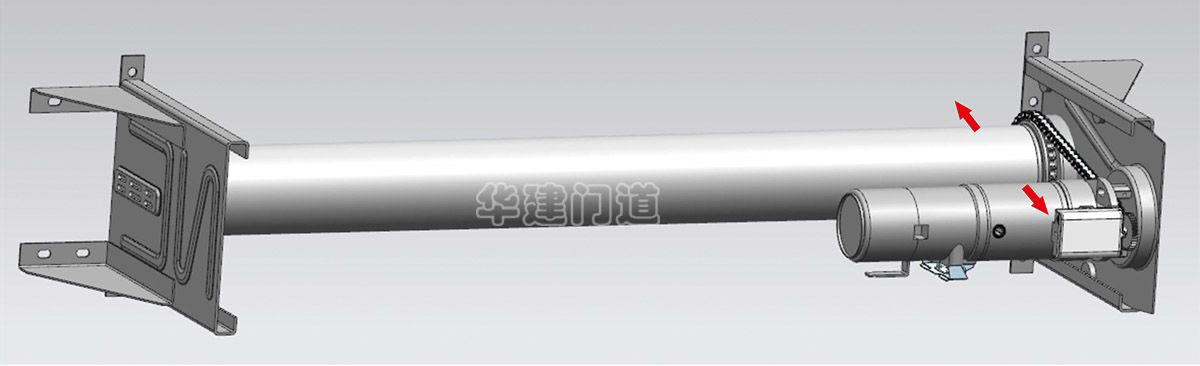

4、移動電機前后移動示意圖

華建歐式卷簾車庫門各項常規技術要求

1、常規技術性能要求：

1.1 耐用性能：門的正常使用壽命不低于50000次(易損件除外）；

1.2 抗風壓性能：門的抗風壓性能根據車庫門的使用場合確定，車庫門抗風壓性能應≥700Pa，必要時門板應采取加強措施；

1.3 保溫性及密封性能：車庫門門板的保溫性能＜2.0W/(㎡·k)，軌道內設置密封毛條，特殊情況門體與門體單片掛鉤處設置三元乙丙橡膠條；

1.4 安全性能：應設安全保險功能，防止運行時傷及人員或物件；關閉時門扇遇大于50N阻滯力的障礙時自動停止關閉；驅動裝置有自功能，門在斷電時應不能非正常輕易打開，門扇啟閉終點有行程限位，終點定位準確，重復精度不大于10mm；

1.5 電控裝置性能：門在環境溫度-20℃～50℃的條件下能正常工作，門在相對濕度90%的條件下能正常工作；各電器元件控制精確，標配無線遙控控制門的啟閉，可延展其它的啟閉控制方式；

1.6 啟閉控制性能：門啟閉控制裝置應靈敏、輕便，遙控啟閉速度為0.1～0.2m/s，遙控距離應大于15m，小于50m；設有停電手動啟閉功能，停電后車庫門可拉動鏈條啟閉或使用搖桿啟閉門扇；

1.7 噪音控制性能：門在啟閉運行時，持續噪聲不大于65dB。

2、制作規范標準及要求：

2.1 軌道：鋁合金材質制作，厚度為1.6-2.5mm，表面做噴涂處理，帶消音密封條，固定螺釘開孔處配置裝飾蓋帽；

2.2 固定件：采用厚度不小于2.0mm厚的鍍鋅板制作，表面做噴涂處理；

2.3 軸支板：采用鍍鋅板模具沖壓制作，厚度2.0-4.0mm，表面做噴涂處理，根據不同要求配置固定或移動軸支板；

2.4 平衡轉軸：根據不同的門洞規格及開門機選型，配置相應的φ80、φ114、φ140、φ165、φ220等鍍鋅圓管轉軸；

2.5 門體：根據不同的門洞規格及開門機選型，配置相應的77㎜、80㎜、90㎜、100㎜、120㎜的雙層鋁合金門體，應滿足車庫的不同要求，總體要有足夠剛性和強度；

2.6 門體切割：歐卷車庫門的門體是多片組合的方式，每片門體切割的長度差應控制在1㎜內，并必須由鋁型材專用切割設備切割；

2.7 開門機：額定電壓220V，可配置：固定管狀電機、固定外掛電機、移動外掛電機，滿足車庫門各項要求，標配遙控器2只/臺；

2.8 外包廂：歐卷車庫門配置外包箱時，外包箱外形尺寸幾何應標準，與軸支板或固定支架匹配嚴謹，不影響開門機的停電手動操作裝置。

3、裝配規范標準及要求：

3.1 門板表面應平整，光潔、無明顯機械損傷，門體相鄰表面無明顯色差；

3.2 導軌及五金配件等表面應平整，光潔、無明顯機械損傷，門體相鄰表面無明顯色差；

3.3 各部件表面涂層均勻、色澤一致，無流掛、脫落、露底等缺陷；

3.4 導軌橫向垂直度和縱向垂直度應控制在5㎜內，盡量絕對垂直；

3.5 門扇與墻體或軌道的搭接量(單邊)不小于25mm，特殊情況增加搭接量；

3.6 門扇頂部與轉軸的搭接量，最少要超過轉軸頂面80-300㎜，根據轉軸大小實際定量；

3.7 導軌、驅動裝置、平衡系統等應安裝牢固，不允許有晃動現象，特別注意軸支板不能外張。

華建歐式卷簾車庫門安裝土建條件要求

安裝歐卷車庫門時，要求安裝現場土建結構應滿足歐卷車庫門的安裝條件要求，合格的安裝條件有利于車庫門安裝后外觀及運行效果。歐卷車庫門的安裝方式分內裝、中裝、外裝。中裝時對現場的安裝結構相對簡單，內裝與外裝對安裝結構的要求基本雷同，通常情況都考慮內裝形式安裝歐卷門（內裝最合理）；以下以內裝方式說明安裝的土建結構條件要求。

1、土建門邊/門垛條件要求：

1.1 門洞口兩側所占車庫寬度的部份建筑稱為門邊或門垛，其占車庫寬度的洞口面?zhèn)鹊杰噹?kù)門墻的寬度稱為門垛寬。門垛的有效寬應為：采用管狀電機應≥80mm（內裝/外裝）、為0㎜時采用中裝方式，采用移動電機應≥140mm（內裝/外裝），其垂直度差應＜10mm，并與門洞口過梁在同一個內平面上。

1.3 安裝現場的建筑物門邊應為混凝土或?qū)嵭拇u等能承受膨脹螺釘或鉆尾螺釘?shù)膶?shí)體結構，不可為空心磚等結構。

2、土建門楣條件要求：

2.1 門洞口過梁底口至樓頂?shù)装宓母叨炔糠址Q為門楣，這部分的高稱為門楣高。其內側有效高度應為：歐卷門全開后的卷軸直徑＋100mm；

2.2 門楣內側應與兩邊門邊內側在同一內平面上。

2.3 以門楣的內平面為起點，向車庫內方向走，歐卷門的全開卷軸直徑門＋100mm（管狀電機）、＋500mm（移動電機）的范圍內不應有影響安裝的障礙物。通常情況安裝歐卷門時卷軸部分的整體安裝空間：安裝管狀電機需要＞350㎜，安裝移動電機需要＞750㎜，準確尺寸應以門洞高度計算。

2.4 如現場確實沒有土建門楣，而有不便再土建增設，可采取用車庫門門體材料來做一塊固定的擋板以此充當門楣（但不建議此方式來安裝車庫門）。

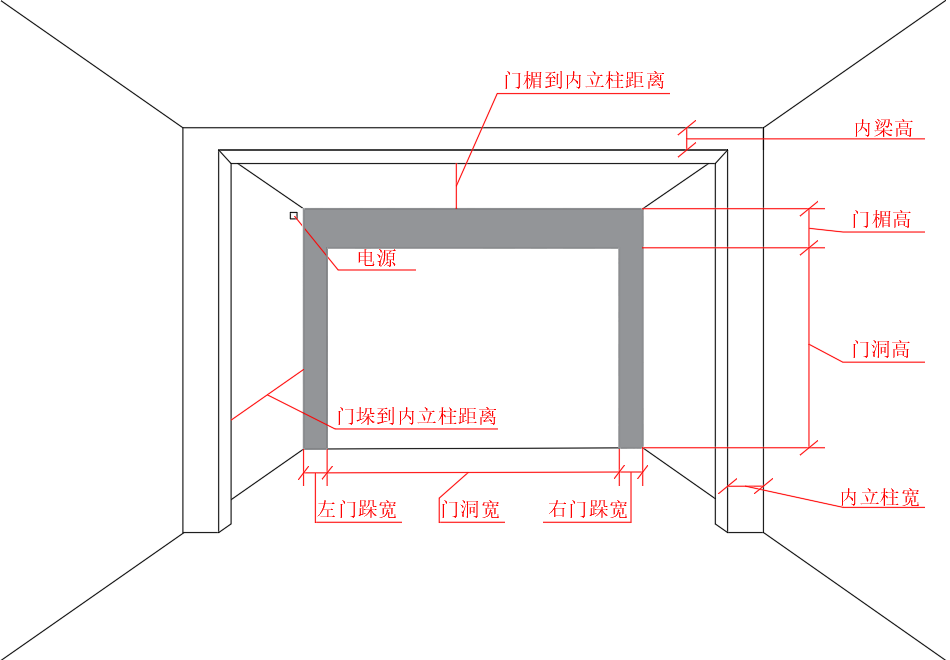

3、安裝條件結構示意圖及說明：

說明：

門垛寬度：門垛有效尺寸應：＞80㎜（管狀電機）、＞140㎜（移動電機）；

門楣高度：門楣有效尺寸應＞300㎜（管狀電機/移動電機）；

門垛與內立柱的距離：若（如圖）車庫有內立柱，則門垛到內立柱的距離應＞300㎜，便于施工工具使用；

門楣與內梁的距離：若（如圖）車庫有內梁，則門楣內平面到內梁的距離應＞350㎜（管狀電機）、＞750㎜（移動電機）、準確尺寸應以門洞高度計算。

電源位置：在躲開歐卷門卷軸和軸支板所占的位置不遠處的樓頂?shù)装寤蚩拷鼧琼敯宓膫?cè)墻上均可（可左可右）；

如遇其它特殊情況，按現場條件具體設計計算。
