華建電動平移庭院門說明

華建電動庭院門按材質分為：鋼質（鐵藝）庭院門、鋁藝庭院門、木質庭院門；按開啟方式分為：電動平移庭院門、電動平開庭院門，電動平移庭院門又分單扇平移和雙扇平移，電動平移庭院門不管門體采用什么材質、不管是單扇還是雙扇，整體的運行方式是一樣的（直線運行），開門機有：分體式平移門機（電機部分與控制部分分開，為兩個設備）、一體式平移門機（電機部分與控制部一體，為一個設備）；電動平移庭院門還是以安裝分體式平移門開門機的效果最佳；這里按分體式平移機的電動平移庭院門做技術說明。

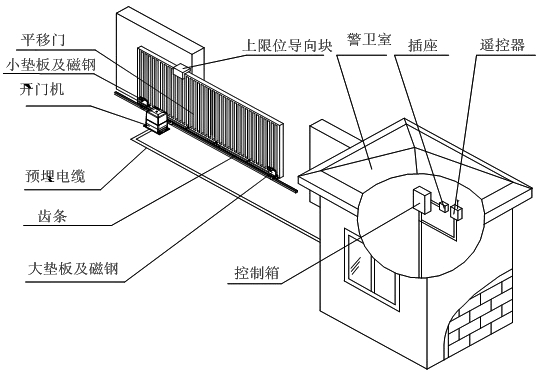

電動平移庭院門安裝結構（分體開門機）

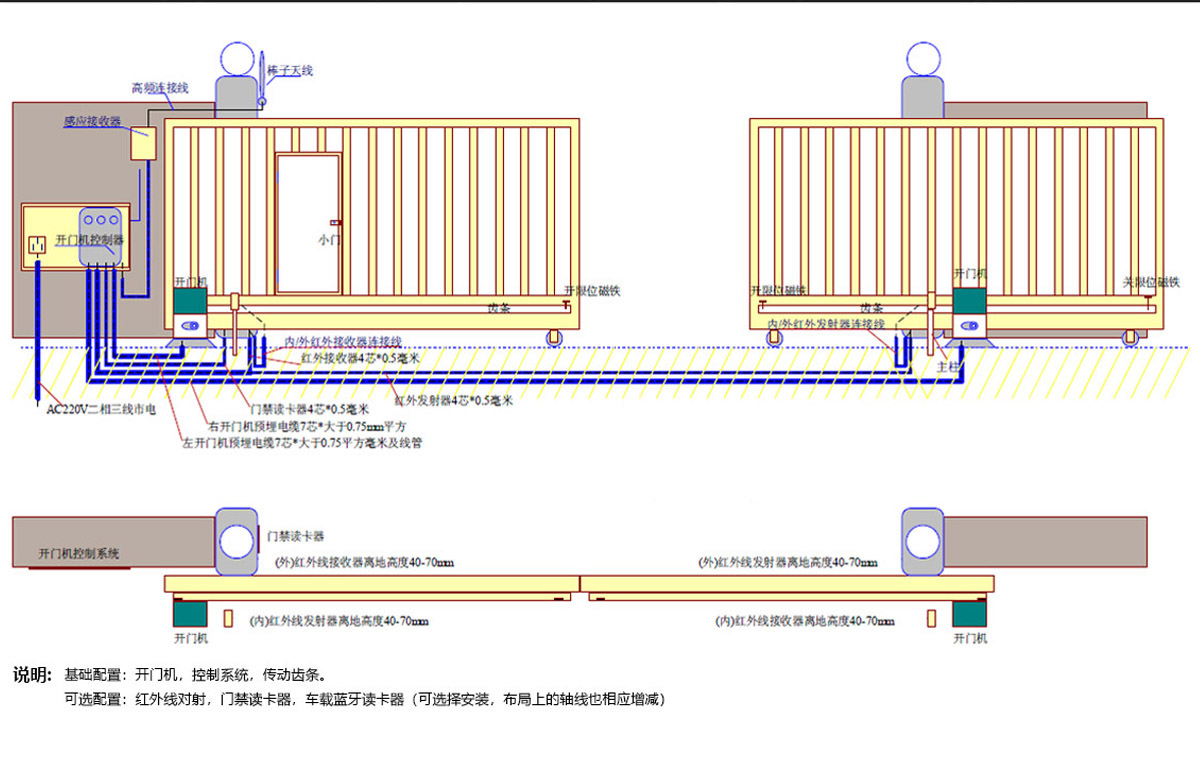

雙扇平移門

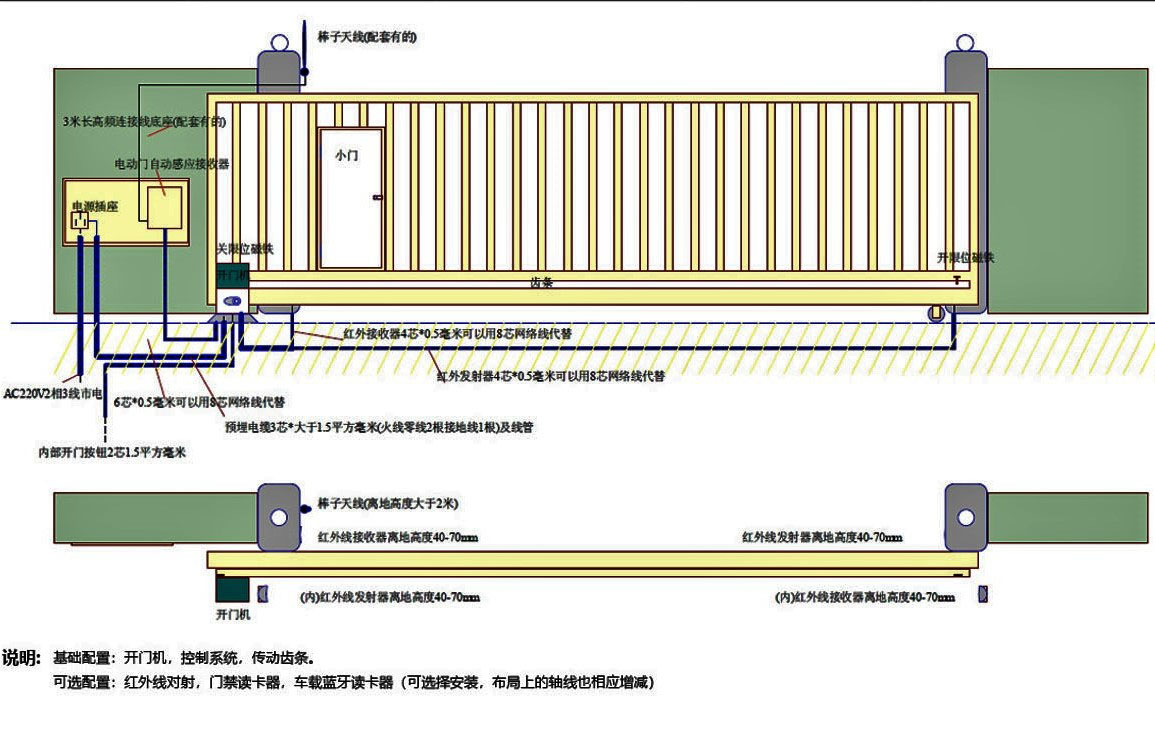

單扇平移門

電動平移庭院門開門機

華建平移庭院門開門機具有結構緊湊、起動力矩大、能短時超載運行等特點。過載時有電氣、機械雙重保護，能確保使用安全。停電時采用專用鑰匙脫開離合器實現手動開門、關門?？刂葡渲芯A(yù)留有遙控接口，控制箱可配接紅外線探頭、礙物阻擋時能自動返回。

外觀及參數

 二、安裝要點

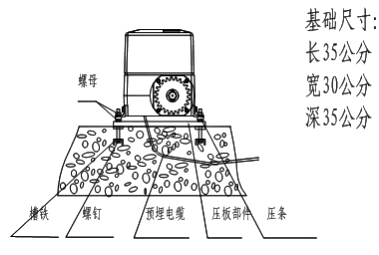

1.各部件位置和電機基礎及預埋

安裝前在地面預埋設輕軌，軌道長度為大門長度的兩倍。門的軌道應保證平直，在門的軌道兩端頭安裝機械限位塊。從電控箱所在地至主機附近需埋設電線管道。管道材料為硬鎧甲管、鍍鋅管或鋁塑復合管。管內徑應大于20mm。電機安裝需有牢固的基礎，各部件安裝位置及電機基礎要求如圖：

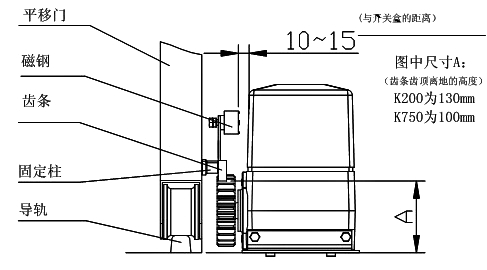

 2.齒條與門的安裝

將固定柱焊接在門體上，注意固定柱應排列整齊，保證齒條安裝后的離地高度應符合要求；在裝齒條前先用離合調節手柄將主機的齒形離合器解脫（將離合調節手柄逆時針旋6圈左右）；將齒條用螺栓固定在固定柱上，調整齒條上下位置，使齒條與齒輪嚙合正確，并保證1毫米的間隙；調整開門機與齒條的前后位置，保證齒條和齒輪有效嚙合。裝在門上的齒條應排列整齊在同一直線上、齒條的總長度與門體相當。

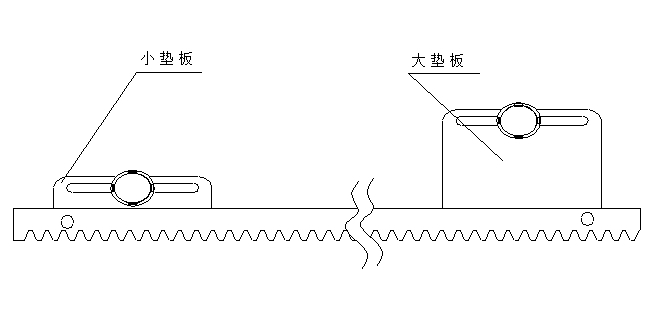

3.磁鋼部件的安裝

安裝磁鋼部件時，應先將齒形離合器脫開；用手推動門體分別至開、關門極限位置，初步確定吸鐵部件的位置；將大、小墊板焊在固定好的齒條相應位置上，注意大小墊板與主機的位置、大、小墊板的順序位置；合上齒形離合器（將離合調節手柄順時針旋6圈左右）；采用電動開關門，并不時調整磁鋼部件在大小墊板腰形槽中的位置，直至能正確限位；磁鋼離開關盒距離為10-15mm（距離過遠，開關將失靈），在磁鋼與開關盒作用距離內不能被導磁材料隔開。
